美国绍尔单人背包式(浅层取样)岩芯钻机

● 世界上最轻便的回转式岩芯钻探机!

● 全部钻探设备可单人背负工作!

● 最大钻探深度可达23米!

● 钻探成本最低应用范围广!

客服咨询 400-668-9937

产品详情



美国绍尔单人背包式(浅层取样)岩芯钻机



绍尔便携式钻机是专门为进行矿物考察、油田勘测,地质研究和勘探者而量身打造的,
 通过几十年的经验积累以及在全球几十个国家和地区的实地使用验证,我们不断改进和提升产品质量,相信这套小钻机也会对您的工作大有裨益。

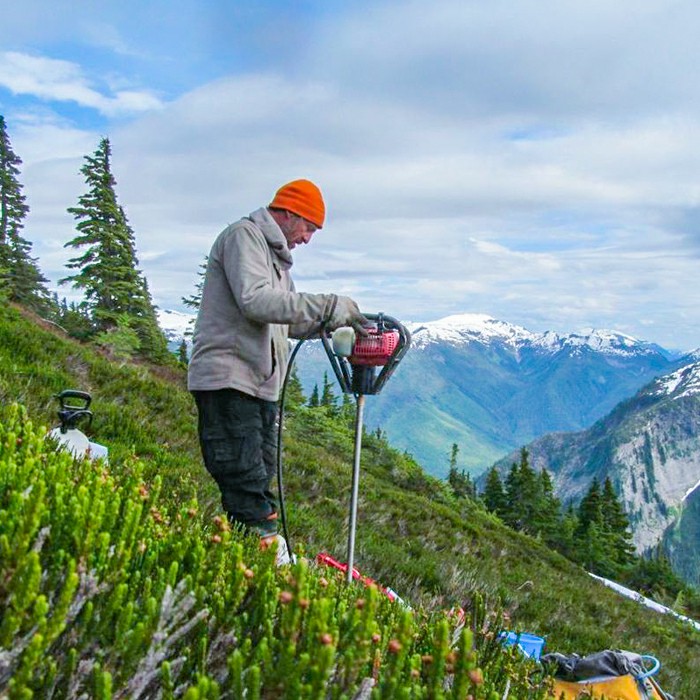

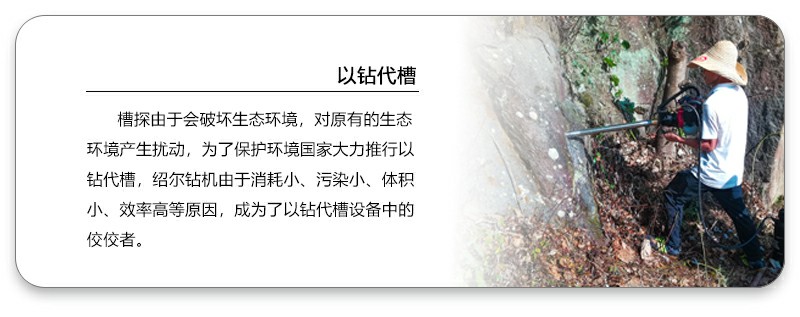

绍尔手持式钻机是一种主要适用于山岭、交通和能源不便地区的小型轻便化取样钻孔设备。采用该钻机取样可代替传统的人工挖掘、槽探和井探等取样。

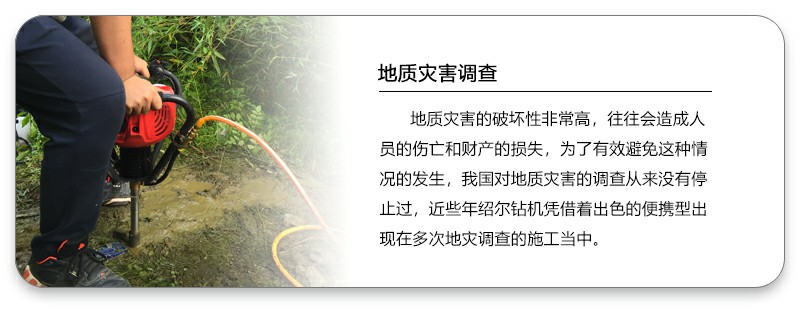

它不仅能加快取样工作速度,而且能大量减少植被的破坏,保护环境。是区域地质填图、物化探取样、古地磁取样、地质灾害预防等浅层 地质勘查工作中
不可缺少的技术手段。






应用领域:

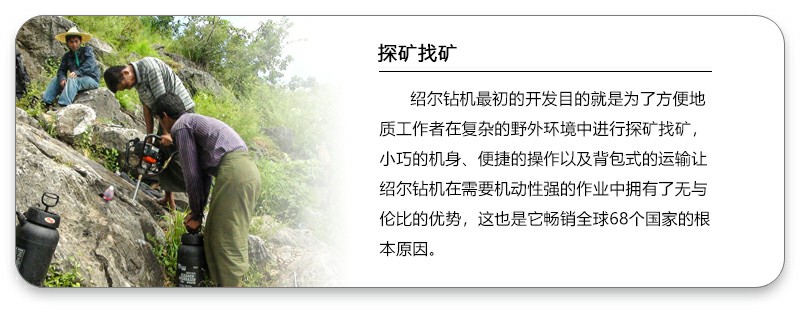

物化探取样 区域地质填图 矿山矿脉探查 矿藏品位评估 岩土工程检测 各种爆破钻孔

技术参数

  • 水耗 (各地材质不同,数据会有略微差异)

    14.4 升/小时

  • 油耗 (各地材质不同,数据会有略微差异)

    0.39 升/小时

  • 钻取岩芯直径

    20.5 毫米/38毫米

  • 钻孔直径

    26.4 毫米/41毫米

  • 钻机转速

    1920转/每分钟

  • 钻机动力

    1.31 马力 (全速运转)

  • 钻取不同岩石层的工作效率对照表 (全速运转,水平工作状态)

  • 硅岩

    69 毫米/分钟

  • 板岩

    119 毫米/分钟

  • 玄武岩

    127 毫米/分钟

  • 砂岩

    130 毫米/分钟

  • 白云石

    226 毫米/分钟

  • 石灰岩

    241 毫米/分钟



组成部件

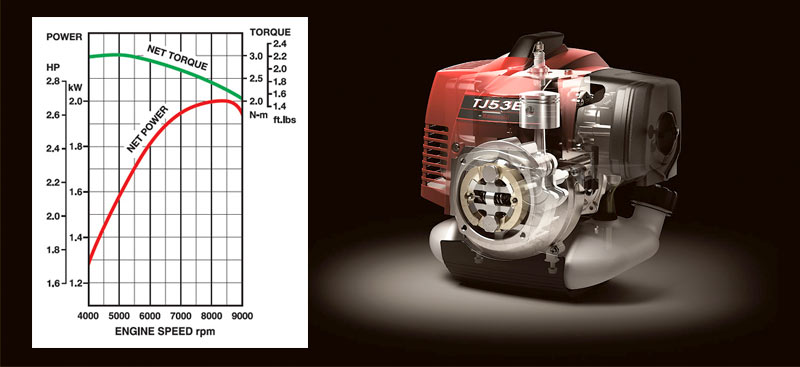

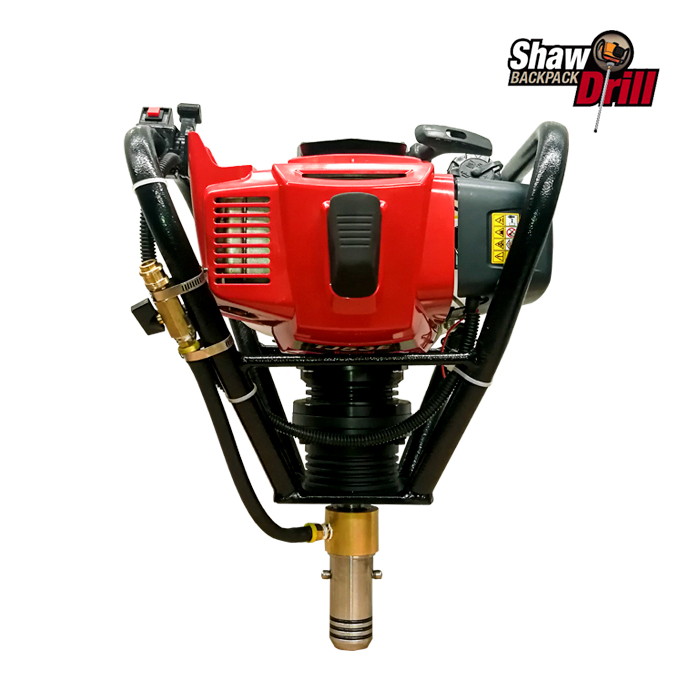

发动机

我们选用性能可靠,质量稳定的进口Tanaka、三菱发动机,并经过改良,配以手柄方便双手操控。钻机由国外原厂提供配件、我公司提供技术支持和售后服务。

重量: 7.06kg /7.12kg

供水系统

我们现阶段主要有两种方式供水:

1. 采用两个美国原装进口的压力水桶供水。全套供水装置包括供水桶、供水接口、1.5米高强度水管组成。保证水源及时冷却钻头,排出岩粉,润滑钻杆。(建议钻进深度在5米以内选用)

容量:7.06L 重量:4.34kg(未装水)

2. 采用汽油动力的小型水泵供水,优点是压力、泵量、泵压大小可调节恒定,动力同样是由主机的二冲程汽油发动机提供。燃油比例为50:1,兼容性好,轻便耐用。完全满足绍尔钻机20米以内的钻进深度要求

重量:9kg 压力:5MPa 扬程:5m

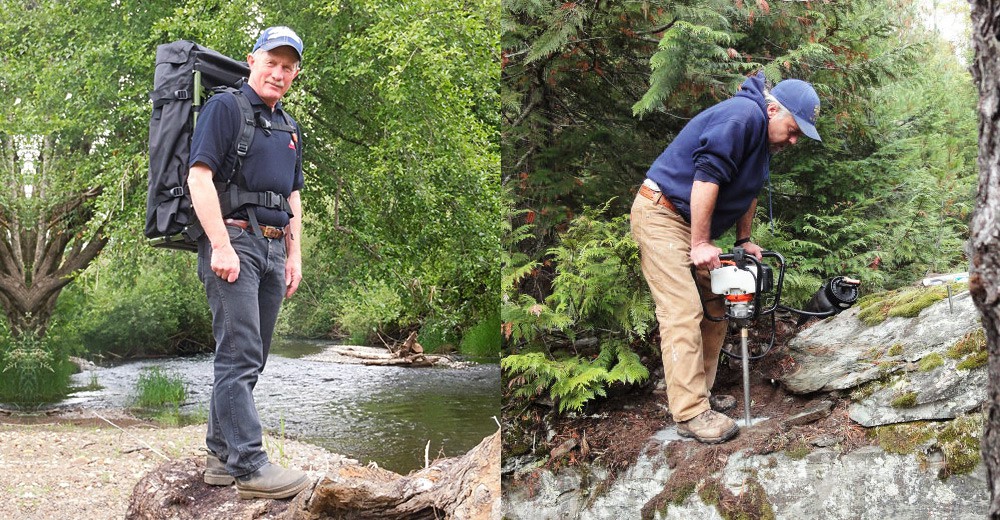

背包

我们特殊设计的背包,选用坚固的材料加工制成以便达到野外恶劣工作环境的要求,大容量空间除了能轻松地装入绍尔便携式钻机整套工具外,还有剩余可供其它需求。

体积:261cm X 41cm X 30cm. 重量:5.1kg

钻杆(不锈钢延管)

钻杆由坚硬的高品质不锈钢材质制成,延伸部分由特殊设计的卡扣连接, 无需任何工具即可连接和拆卸。

长:67.30cm/69.10cm 重量:0.84kg/1.42kg

钻具(带螺纹钻头接杆)

钻具的底端有特殊设计的螺纹接口,以便和金刚石钻头连接使用。

长度:50.10cm/54.10cm

重量:0.88kg/1.04kg

转接器

用来连接钻杆和钻具

长:13.34cm 重量:0.23kg

不锈钢把手

不锈钢把手设计牢固,易于使用,用来辅助钻进,尤其在升降钻杆时应用广泛。

长度:30.48cm/ 30.80cm 重量:0.86kg/1.30kg

岩芯取给器

岩芯取给器设计简单且高效,尖端旁边极其坚硬的突出部分可以切断岩芯,然后再抓牢取出。

长度:53.48cm/55.40cm 重量:0.45kg/1.30kg

不锈钢钢钎

用来辅助取出钻具或取芯器中的岩芯

规格:长度50.80cm 重量0.8kg

松散质钻头(麻花钻)

用于覆盖层的钻进,测量覆盖层的厚度或者用于松软地层的快速成孔和取样。

金刚石钻头

可提供多种不同规格的钻头:

(1)无水口金刚石钻头,用于钻断裂的硬石,比如石英;

(2)两水口的金刚石钻头,用于钻普通岩石;

(3)三水口和四水口的金刚石钻头用于钻质软的岩石;

(4)复合片钻头,用于穿透软质覆盖层,包括粘性土,泥煤等。

偏心锲

辅助取芯工具。当孔内岩芯未断时,连上钻杆与T型把手轻压将其别断。

配油壶

用于机油与汽油的混合配比。

汽油可使用90号以上的,最好是97号汽油,机油使用高品质稳定性的两冲程机油(可在各大城市的园林机械商店购买,推荐使用德国斯蒂尔STIHL的机油),汽油与机油按50:1进行配比,在装配的配油壶上有相应的配比刻度,一般先加机油,然后根据加入的量再加入汽油,均匀混合即可。(如:选用油壶标明50:1的面,机油加到10的位置,汽油也加到10的位置则刚好为50:1)
