美国绍尔岩芯采样背包钻机
- 世界一流的回转式岩芯采样背包钻机
- 全部钻探设备支持单人背负运输
- 钻具口径分为26mm与41mm两种
- 全新升级Kawasaki高性能发动机
- 钻探深度可达23米
- 钻探成本低，应用范围广
产品详情
美国绍尔岩芯采样背包钻机
绍尔钻机是专门为进行矿物考察、油田勘测，地质研究和勘探者而量身打造的，
通过数十年的经验积累以及在全球几十个国家的实地使用验证，我们不断改进和提升产品质量。绍尔背包钻机目前已升级至第三代产品，它是专为交通运输条件不便利的岩石采样环境而设计的小型轻便钻探设备。绍尔钻机取样可代替传统的人工挖掘、槽探和井探等。它不仅能加快取样工作速度，而且能大量减少植被的破坏，保护环境。是区域地质填图、物化探取样、地质灾害预防等浅层地质勘查工作中不可缺少的技术手段，相信这套小钻机也会对您的工作大有裨益。
应用领域：

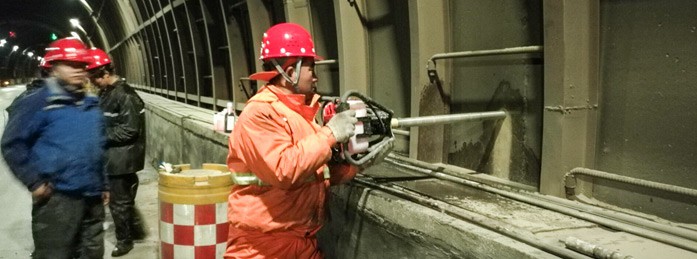

物化探取样 区域地质填图 矿山矿脉探查 矿藏品位评估 岩土工程检测 各种爆破钻孔
23米记录
2009年，一组地质学家携带绍尔背包钻机飞往Kefalonia岛（希腊西海岸克法利尼亚岛），为Robert Bittlestone领导的“Odysseus-Unbound”调查进行了一系列的钻探工作。尽管地质工作者在项目中完成的钻探工作大大超出Bittlestone的预期标准，但是钻柱联轴器的扭曲和钻柱下钻孔附近的不稳定损失，证明了绍尔钻机原始齿轮在使用时的性能极限。地质学家们立即将使用报告反馈给绍尔公司，绍尔钻机公司着急机械工程师们针对这种情况进行了新零件的研发，设计了更加坚固的耦合部件，这些部件的厚度是原件的两倍，并且改进了结构在部件加工时要求进行热处理使其强度更进一步。此外，机械设计师设计并制造了一种新工具，即松散材质钻头（LMB），这是一种注入式的硬质合金钻头，后来在试验中发现LMB在不稳定的地层中表现非常出色。经过绍尔公司的改进后Bittlestone使用升级款的绍尔钻机和全新的LMB钻头终于在“Odysseus Unbound”项目中完成了23米深的钻进记录。
产品简介
技术参数
水耗 （各地材质不同，数据会有略微差异）
14.4 升/小时
油耗 （各地材质不同，数据会有略微差异）
0.39 升/小时
钻取岩芯直径
20.5 毫米/38毫米
钻孔直径
26.4 毫米/41毫米
钻机转速
1920转/每分钟
钻机动力
2.68 马力 （全速运转）
钻取不同岩石层的工作效率对照表 （全速运转，水平工作状态）
硅岩
69 毫米/分钟
板岩
119 毫米/分钟
玄武岩
127 毫米/分钟
砂岩
130 毫米/分钟
白云石
226 毫米/分钟
石灰岩
241 毫米/分钟
组成部件
主机
我们选用性能可靠，质量稳定的川崎发动机，并经过改良配以手柄方便双手操控。主机由绍尔原厂生产提供配件、我公司提供技术支持与售后服务。
重量： 8.56kg
供水系统
我们现阶段主要有两种方式供水：

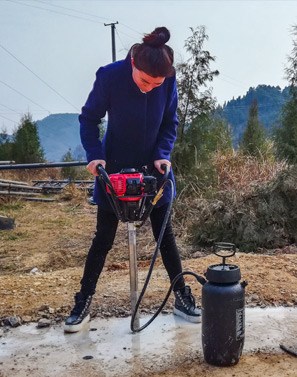

1. 采用两个美国原装进口的压力水桶供水。全套供水装置包括供水桶、供水接口、1.5米高强度水管组成。保证水源及时冷却钻头，排出岩粉，润滑钻杆。（建议钻进深度在5米以内选用）
容量：7.06L 重量：4.34kg（未装水）
2. 采用汽油动力的小型水泵供水，优点是压力、泵量、泵压大小可调节恒定，动力同样是由主机的二冲程汽油发动机提供。燃油比例为50：1，兼容性好，轻便耐用。完全满足绍尔钻机20米以内的钻进深度要求
重量：9kg 压力：5MPa 扬程：5m

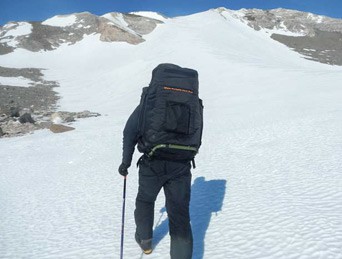

背包
我们特殊设计的背包，选用坚固的材料加工制成以便达到野外恶劣工作环境的要求，大容量空间除了能轻松地装入绍尔便携式钻机整套工具外，还有剩余可供其它需求。
体积：261cm X 41cm X 30cm. 重量：5.1kg
钻杆（不锈钢延管）
钻杆由坚硬的高品质不锈钢材质制成，延伸部分由特殊设计的卡扣连接, 无需任何工具即可连接和拆卸。
长：67.30cm/69.10cm 重量：0.84kg/1.42kg
钻具（带螺纹钻头接杆）
钻具的底端有特殊设计的螺纹接口，以便和金刚石钻头连接使用。
长度：50.10cm/54.10cm
重量：0.88kg/1.04kg
转接器
用来连接钻杆和钻具
长：13.34cm 重量：0.23kg
不锈钢把手
不锈钢把手设计牢固，易于使用，用来辅助钻进，尤其在升降钻杆时应用广泛。
长度：30.48cm/ 30.80cm 重量：0.86kg/1.30kg
岩芯取给器
岩芯取给器设计简单且高效，尖端旁边极其坚硬的突出部分可以切断岩芯，然后再抓牢取出。
长度：53.48cm/55.40cm 重量：0.45kg/1.30kg
不锈钢钢钎
用来辅助取出钻具或取芯器中的岩芯
规格：长度50.80cm 重量0.8kg
松散质钻头（麻花钻）
用于覆盖层的钻进，测量覆盖层的厚度或者用于松软地层的快速成孔和取样。
金刚石钻头
可提供多种不同规格的钻头：
（1）无水口金刚石钻头，用于钻断裂的硬石，比如石英；
（2）两水口的金刚石钻头，用于钻普通岩石；
（3）三水口和四水口的金刚石钻头用于钻质软的岩石；
（4）复合片钻头，用于穿透软质覆盖层,包括粘性土,泥煤等。
偏心锲
辅助取芯工具。当孔内岩芯未断时，连上钻杆与T型把手轻压将其别断。
配油壶
用于机油与汽油的混合配比。
汽油可使用90号以上的，推荐是京95号汽油，机油使用高品质稳定性的两冲程机油（可在各大城市的园林机械商店购买，推荐使用德国斯蒂尔STIHL的机油），汽油与机油按50:1进行配比，在装配的配油壶上有相应的配比刻度，一般先加机油，然后根据加入的量再加入汽油，均匀混合即可。（如：选用油壶标明50:1的面，机油加到10的位置，汽油也加到10的位置则刚好为50:1）
